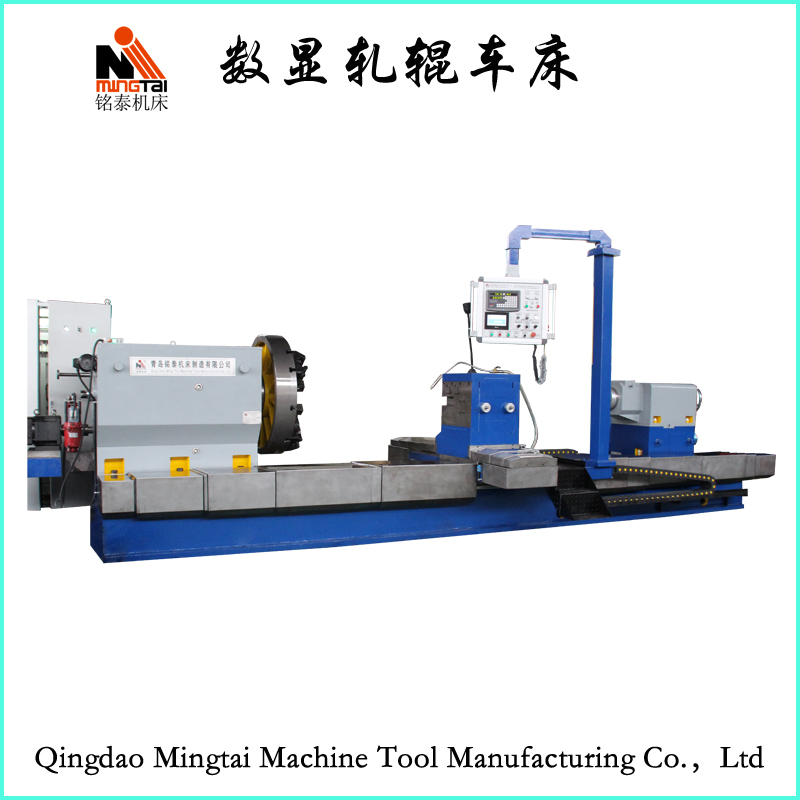

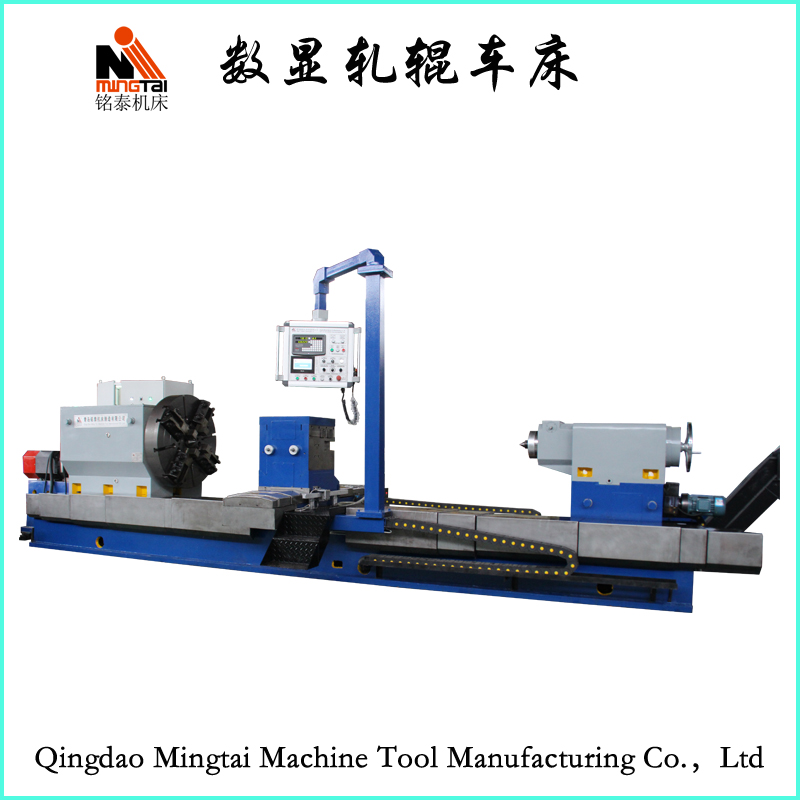

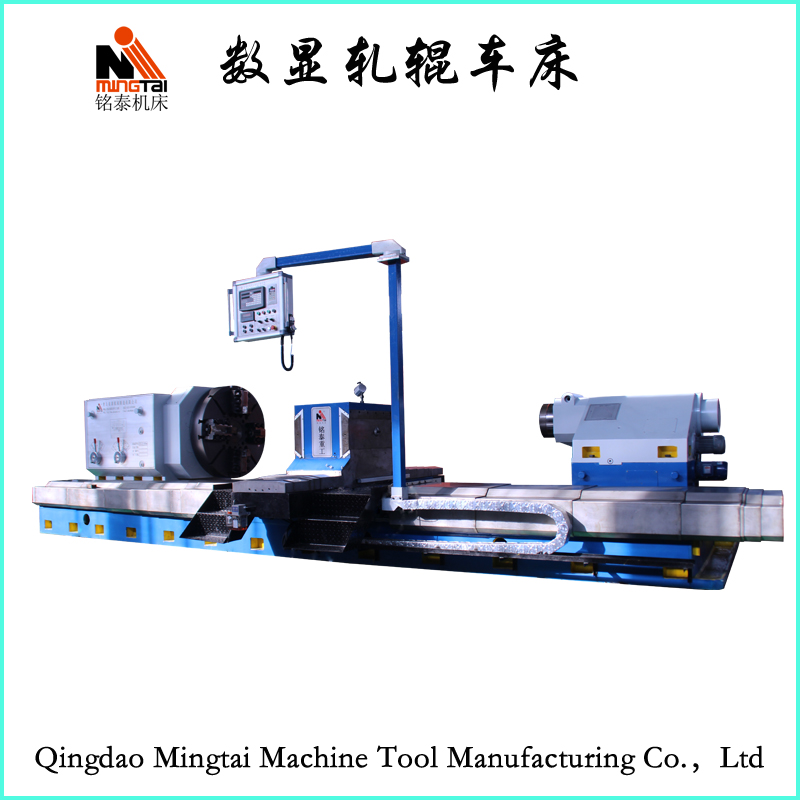

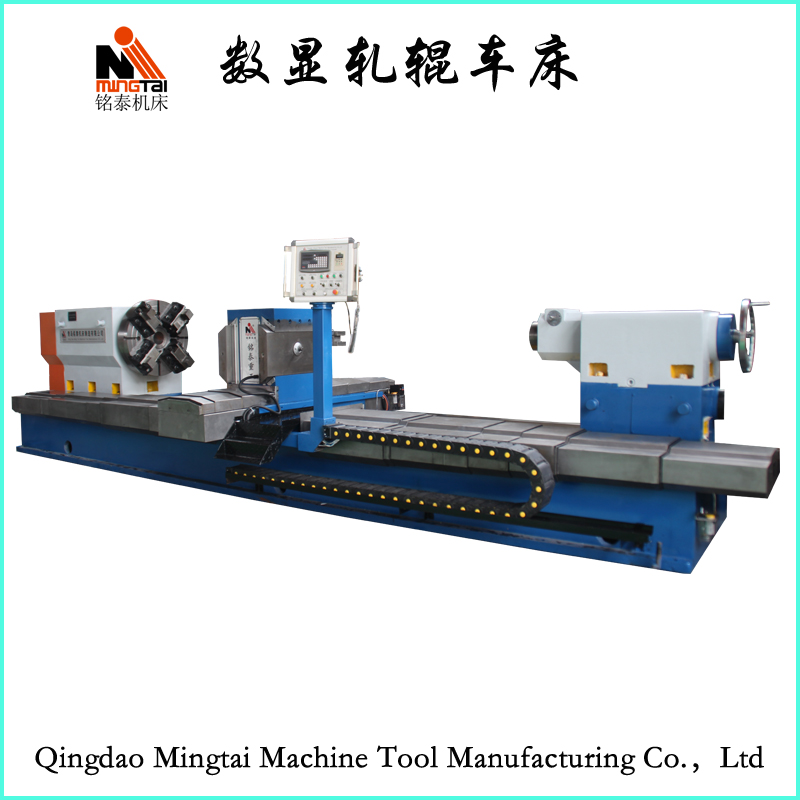

標準重型軋輥車床
CG84125
CK84/CW84系列軋輥車床適用于加工高速鋼、硬質合金鋼等材質的工件，對黑色金屬、有色金屬和部分非金屬的軸類、圓筒類和盤類零件，進行車削外圓、端面、切槽、切斷、鏜孔、螺紋、曲面和圓錐面等。機床床身采用整體三導軌，拖板與床身導軌之間采用貼塑結構，伸縮式鋼板防護罩全封閉防護，刀架橫向采用滾珠絲杠，縱向采用高精度齒條及雙齒棒消隙結構，提高了刀架的傳動精度。
全國咨詢服務熱線: 0532-83205777/5888
| 名稱 | C8463 | C84100 | C84125 | C84160 | C84200 | |
| 床身部分 | 床身上最大工件回轉直徑 | 800mm | 1250mm | 1600mm | 2000mm | 2500mm |
| 刀架上最大工件回轉直徑 | 630mm | 1000mm | 1250mm | 1600mm | 2000mm | |
| 頂尖間最大工件長度 | 根據客戶要求 | 根據客戶要求 | 根據客戶要求 | 根據客戶要求 | 根據客戶要求 | |
| 頂尖間最大工件重量 | 10T | 15T | 25T | 32T | 64T | |
| 床身導軌寬度 | 1200mm | 1000mm | 1200mm | 1400mm | 1800mm | |
| 刀架部分 | 刀架最大橫向行程 | 315mm | 500mm | 625mm | 800mm | 1000mm |
| 刀架最大縱向行程 | 根據客戶要求 | 根據客戶要求 | 根據客戶要求 | 根據客戶要求 | 根據客戶要求 | |
| 刀架快速移動（橫向） | 2000mm/min | 2000mm/min | 2000mm/min | 2000mm/min | 2000mm/min | |
| 刀架快速移動（縱向） | 3000mm/min | 3000mm/min | 3000mm/min | 3000mm/min | 3000mm/min | |
| 刀架結構 | 重型框式刀架 | 重型框式刀架 | 重型框式刀架 | 重型框式刀架 | 重型框式刀架 | |
| 刀桿截面尺寸 | 32×32 mm | 40×40 mm | 50×50 mm | 50×50 mm | 50×50 mm | |
| 主軸部分 | 主軸前軸軸承內孔直徑 | Φ200 mm | Φ240 mm | Φ240 mm | Φ300 mm | Φ400 mm |
| 主軸通孔直徑 | Φ100 mm | Φ100 mm | Φ100 mm | Φ100 mm | 100mm | |
| 卡盤直徑 | Φ630 mm | Φ1000 mm | Φ1250 mm | Φ1600 mm | Φ2000 mm | |
| 尾座部分 | 尾座套筒直徑 | Φ120 mm | Φ160 mm | Φ180 mm | Φ290 mm | Φ290 mm |
| 尾座套筒最大行程 | 150mm | 150mm | 300mm | 300mm | 300mm | |
| 電機部分 | 主電機功率 | 22KW | 37KW | 45KW | 55KW | 75KW |
| 橫向電機功率 | 15N.m | 15N.m | 23N.m | 27N.m | 27N.m | |
| 縱向電機功率 | 23N.m | 27N.m | 27N.m | 36N.m | 36N.m | |
| 尾座電機功率 | 1.5KW | 1.5KW | 1.5KW | 1.5KW | 1.5KW | |
| 機床精度 | 尺寸精度 | 1T17 | 1T17 | 1T17 | 1T17 | 1T17 |
| 精車外圓圓度 | 0.03mm | 0.03mm | 0.03mm | 0.03mm | 0.03mm | |
| 精車外圓圓柱度 | 0.035/300mm | 0.035/300mm | 0.035/300mm | 0.035/300mm | 0.035/300mm | |
| 精車外圓平面度 | 0.030/300mm | 0.030/300mm | 0.030/300mm | 0.030/300mm | 0.030/300mm | |
| 精車外圓表面粗糙度 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 |
